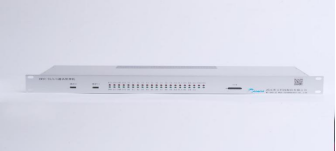

XWXY-TA/G/S 通讯管理机



XWXY-TA-/G/S通讯管理机主要应用于各种现场智能设备的集中监控管理以及进行通讯规约和接口协议的转换。通讯管理机支持多种类型的标准通信接口，能够与测控单元、继电保护、智能仪表、传感器等智能设备进行数据通讯，接收各种类型的数据经处理后转发至监控后台或远方调度主站。内置多种类型的安全芯片和4G模块，保障无线通讯过程中的数据安全，适应恶劣的现场运行条件，可广泛应用于厂矿、变电站、机房等自动化系统的数据采集、控制等场景，尤其适用于光伏等新能源电厂与调度自动化主站的数据通讯。

性能特点



50. 采用自主核心嵌入式工控模块，Cortex-A7架构四核CPU，主频1.2G，1G内存，8G存储空间

50. 专业的硬件设计和高品质的工业级元件，具备优异的电磁兼容特性和高可靠性

50. 具备强大的接口能力，支持网络、串口、CAN、4G等多种类型的通讯接口

50. 具备多路开关量输入、输出接口，应用场景更加广泛

50. 支持B码对时接口

50. 内置通用安全芯片和电力专用加密芯片，支持电力数字证书，通过SM1/SM2/SM4等国密算法对通讯数据进行加密

50. 支持包括IEC61850、101、103、104、DL/T 645、DL/T 698、CDT、MODBUS等各种电力系统及工业自动化系统通讯协议，可根据现场需求进行定制规约的接入

50. 软件模块化设计，具备完善的自检和日志记录功能，方便调试和故障分析



技术参数



工作电压：AC 85V～265V，频率47Hz-60Hz

功耗：    小于15W

网络接口：2路RJ45，100M/1000M自适应

串行接口：8路RS485，2路RS485/232可选，波特率300-115200可设置

无线通讯：1路2G/4G接口

USB接口：2路

安全芯片：配网自动化专用芯片和通用安全芯片

遥信接口：8路、无源节点

遥控输出：3路，节点容量AC250V，5A

机箱结构：19英寸1U标准机箱，深度220mm，机架式安装



使用条件



环境温度：-20℃～+55℃

相对湿度：5%～95%  无凝露

大气压力：80~110kPa（相对海拔高度 2km 以下）
