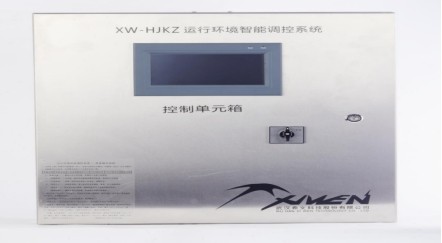

XWHJKZ-KZ 控制单元



XWHJKZ-ZK 控制单元是运行环境智能调控系统的核心设备，主要应用在开闭所等面积较小的场景，配合各种类型的传感器、空调、除湿机、循环风机、电动窗、排水泵等设备，实现室内的环境综合控制功能，确保室内各个区域环境合格，不出现凝露、积水等严重危害高压设备安全运行的情况，提高电力设备运行的安全可靠性。控制单元支持类型丰富，数量众多的接口，支持各种电力、工业通讯协议，支持通过网络、4G方式上传数据至监控主站。





性能特点



50. 采用自主核心嵌入式工控模块，Cortex-A7架构四核CPU，主频1.2G，1G内存，8G存储空间
50. 专业的硬件设计和高品质的工业级元件，具备优异的电磁兼容特性和高可靠性
50. 具备强大的接口能力，支持网络、串口、4G、数字量输入、数字量输出、等多种类型的接口
50. 支持包括IEC61850、101、103、104、DL/T 645、DL/T 698、CDT、MODBUS等各种电力系统及工业自动化系统通讯协议，可根据现场需求进行定制规约的接入
50. 支持多种室内环境控制模式，在确保室内环境合格的基础上降低能耗
50. 支持各种类型的传感器接入，多种方式控制空调、除湿机等设备
50. 10英寸触摸屏、友好的人机界面，操作简单方便
50. 软件模块化设计，具备完善的自检和日志记录、设备工作记录功能，方便调试和故障分析



技术参数



工作电压：AC 380V

最大电流：63A

电源输出：5路 最大32A，其中三相2路，两相3路

控制输出：3路AC 380V  25A

状态监测：3路电流监测传感器

网络接口：2路RJ45，100M/1000M自适应

串行接口：8路RS485，3路RS485/232可选，波特率300-115200可设置

遥信接口：16路，无源节点

控制出口：8路 节点容量AC250V，10A

安全芯片：内置，支持国密SM1、SM2、SM4加密算法

无线通讯：4G，支持移动、联通、电信

机箱结构：600*500*150机箱，可挂墙安装也可嵌入暗装



使用条件



环境温度：-10℃～+55℃

相对湿度：5%～95%  无凝露

大气压力：80~110kPa（相对海拔高度 2km 以下）
