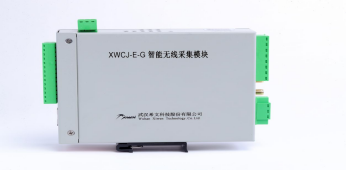

XWCJ-E-G 智能无线采集模块



XWCJ-E-G 智能无线采集模块主要是针对分布式光伏发电、小水电等新能源发电项目的现场数据采集、上传设计的，也可应用在变电站、开闭所、环网柜、机房的辅助设备监控和工业自动化分布式数据采集中，模块体积小，可以在狭小的空间内安装，支持类型丰富，数量较多的接口，能够通过各种方式采集现场数据。支持LORA和4G无线通讯，并内置安全芯片，在利用无线传输数据时保障通讯安全。



性能特点



50. 采用基于高性能低功耗单片机设计，运算速度快，处理能力强，硬件接口丰富

50. 专业的硬件设计和高品质的工业级元件，具备优异的电磁兼容特性和高可靠性

50. 具备强大的接口能力，支持网络、串口、数字量输入、开关量输出、LORA、4G、交流电压监测等多种类型的数据采集传输功能

50. 内置安全芯片，支持国密SM1、SM2、SM4等多种加密算法，确保无线通讯数据安全

50. 具备强大的边缘计算能力，对各种采集数据进行实时分析、运算，实现告警和联动功能

50. 支持包括101、103、104、DL/T 645、DL/T 698、CDT、MODBUS等各种电力系统及工业自动化系统通讯协议，可根据现场需求进行定制规约的接入

50. 软件模块化设计，配套专用配置工具，方便调试和故障分析



技术参数



工作电压：DC 9-36V

功耗：    小于10W

网络接口：1路10M/100M自适应

串行接口：1路RS485，1路RS485/232可选，波特率300-115200可设置

遥信接口：6路，无源节点

遥控输出：3路，节点容量AC250V，5A

模拟量采集：4路4-20mA

无线接口：LORA，最大传输距离5KM，支持组网通讯

公网通讯：4G、支持移动、联通、电信

电压监测：1路220AC监测

安全芯片：内置，支持国密SM1、SM2、SM4加密算法

外形结构：147*41*150（mm），支持导轨安装



使用条件



环境温度：-20℃～+70℃

相对湿度：5%～95%  无凝露

大气压力：80~110kPa（相对海拔高度 2km 以下）
