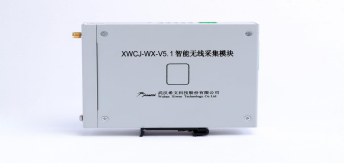

XWCJ-WX-V5 智能无线采集模块



XWCJ-WX-V5 智能无线采集模块是针对变电站辅助设备监控系统、工业自动化系统、分布式光伏发电项目的现场数据采集设计的，模块体积小，可以在狭小的空间内安装，支持类型丰富，数量较多的接口，能够通过各种方式采集现场数据。模块支持LORA无线通讯，并内置安全芯片，在利用无线传输数据时保障通讯安全。



性能特点



50. 采用基于高性能低功耗单片机设计，运算速度快，处理能力强，硬件接口丰富

50. 专业的硬件设计和高品质的工业级元件，具备优异的电磁兼容特性和高可靠性

50. 具备强大的接口能力，支持串口、数字量输入、开关量输出、LORA、交流电压监测等多种类型的数据采集传输功能

50. 内置安全芯片，支持国密SM1、SM2、SM4等多种加密算法，确保无线通讯数据安全

50. 具备强大的边缘计算能力，对各种采集数据进行实时分析、运算，实现告警和联动功能

50. 支持包括101、103、DL/T 645、DL/T 698、CDT、MODBUS等各种电力系统及工业自动化系统通讯协议，可根据现场需求进行定制规约的接入

50. 软件模块化设计，配套专用配置工具，方便调试和故障分析



技术参数



工作电压：AC 85-265V

功耗：    小于10W

串行接口：1路RS485，1路RS485/232可选，1路RS232，波特率300-115200可设置

遥信接口：4路，无源节点

遥控输出：2路，节点容量AC250V，5A

无线接口：LORA，最大传输距离5KM，支持组网通讯

电压监测：1路220AC监测

安全芯片：内置，支持国密SM1、SM2、SM4加密算法

外形结构：120*100*35（mm），支持导轨安装



使用条件



环境温度：-20℃～+70℃

相对湿度：5%～95%  无凝露

大气压力：80~110kPa（相对海拔高度 2km 以下）
